諧波減速器原理

20世紀50年代美國天才發明家C.Walt Musser馬瑟發明了諧波傳動，通過柔性薄壁件的波動傳遞動力載荷。

諧波減速器最基本組成包含三個零部件，剛輪，柔輪，波發生器。

1、剛輪：剛性的內齒圈，一般情況下比柔輪多兩個齒。通常固定在機殼上。

2、柔輪：開口部外圈帶有齒輪的薄壁金屬彈性部件，它隨波發生器的轉動而發生周期性變形。通常與輸出軸聯結。

3、波發生器：由一個橢圓凸輪和一個柔性軸承組成，通常與輸入軸聯結。柔性軸承內圈固定在凸輪上，外圈通過滾珠實施彈性變形成橢圓。

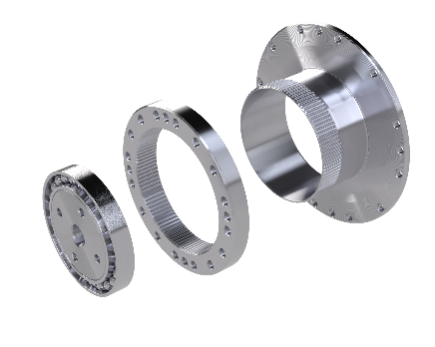

波發生器剛輪柔輪

諧波減速器的特點：

1、承載能力高，在減速比相同，齒輪箱體積相同的情況下，由于諧波的齒與齒之間的嚙合是面接觸，且同時嚙合的齒數比較多，承載能力比傳統減速器高。

2、傳動比大，單級傳動比可做到i=50~300。

3、重量輕，由于其主要傳遞力矩的核心零部件為柔輪，是薄壁件，使得其重量相對較輕。

4、傳動平穩，沖擊、噪音小，傳動精度高。諧波減速器的多齒嚙合特性使得其運轉過程平穩，傳動精度高（一般傳動誤差小于1arcmin）。

高扭矩，長壽命

通過理論設計分析加實驗驗證的方式，多次迭代優化。性能直接對標國外知名品牌最新一代高扭矩產品。

低振動，高精度

通過深入研究諧波傳動機理，從振動傳遞入手從激振源和傳遞過程解決了諧波減速器的振動問題。

高效率，低背隙

通過優化齒面嚙合痕跡，創造多齒嚙合點的等速齒形，降低齒面摩擦。

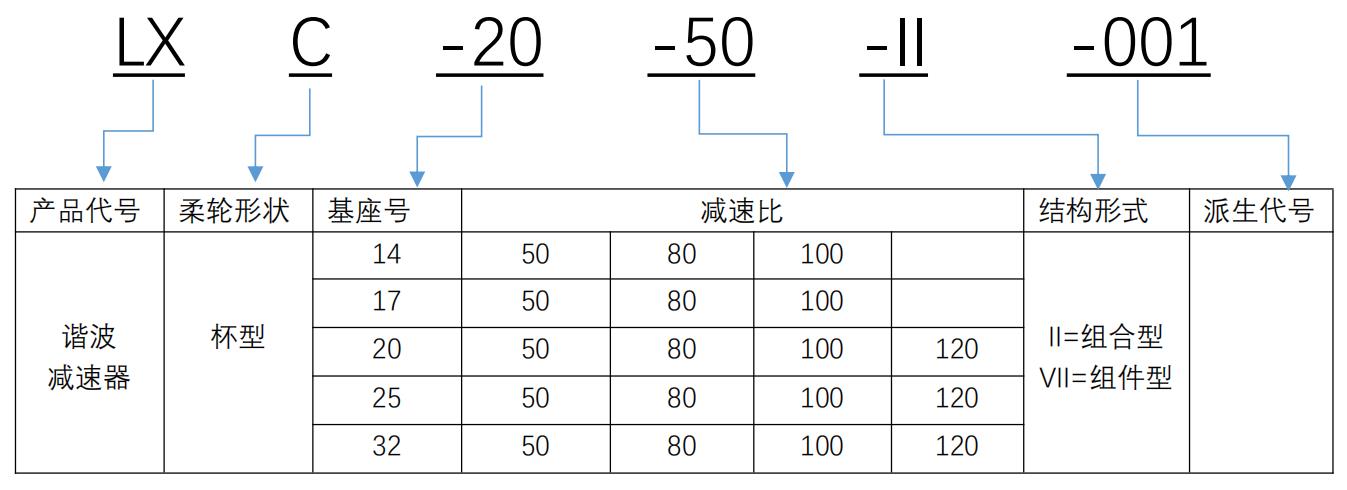

LXC系列命名規則及性能

LX —— 表示聯宜諧波減速器。

C —— 表示柔輪形狀為茶杯形式。

-20 —— 表示減速器齒輪分度圓直徑為50（20*2.54）mm。

-50 —— 表示減速器減速比為1：50（波發生器輸入，剛輪固定，柔輪輸出時的減速比）。

-II —— 表示減速器的結構形式，詳細參數參考型號詳細信息。

-001 —— 表示減速器的派生代號，其中部分結構與標準型號有所改動。

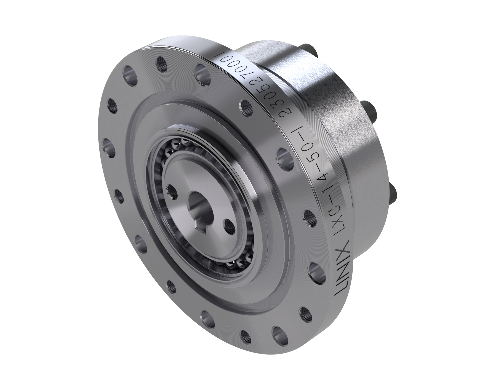

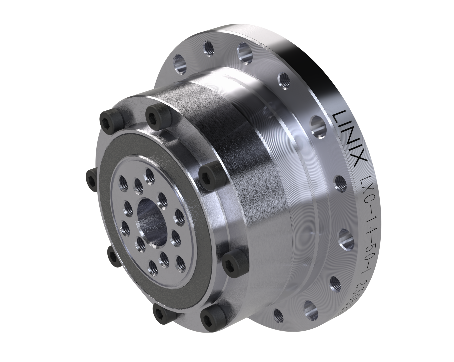

LXC-II型號

LXC--II系列減速器為波發生器和減速器本體分離式的簡易組合型減速器，需客戶對波發生器進行軸向以及徑向的設計固定，并對整體空腔進行后續的潤滑脂添加，對安裝要求較高，但可將整體結構做的更加緊湊。其波發生器可直接安裝至電機軸，一般應用于末端傳動機構。

LXC-XX-XXX-II系列性能參數表
型號	減速比	額定轉矩^*1（Nm）	啟動停止容許最大扭矩（Nm）	平均負載轉矩容許最大值^*2（Nm）	瞬間容許最大轉矩^*3（Nm）	容許輸入最高轉速（r/min）	容許平均輸入轉速（r/min）	背隙 (arc sec)	傳動誤差 (arc sec)
								背隙 (arc sec)	傳動誤差 (arc sec)
								≤	≤
14	50	7	23	9	46	8000	3500	10	60
	80	10	30	14	51			10	60
	100	10	36	14	70			10	60
17	50	21	44	34	91	7000	3500	10	60
	80	29	56	35	113			10	60
	100	31	70	51	143			10	60
20	50	33	73	44	127	6000	3500	10	60
	80	44	96	61	165			10	60
	100	52	107	64	191			10	60
	120	52	113	64	191			10	60
25	50	51	127	72	242	5500	3500	10	60
	80	82	178	113	332			10	60
	100	87	204	140	369			10	60
	120	87	217	140	395			10	60
32	50	99	281	140	497	4500	3500	10	60
	80	153	395	217	738			10	60
	100	178	433	281	841			10	60
	120	178	459	281	892			10	60
1額定轉速2000rpm時額定轉矩的大小。 2參考平均負載轉矩計算方式。 *3瞬間容許最大轉矩狀態下，波發生器旋轉10000次減速器會出現無法逆轉的破壞。

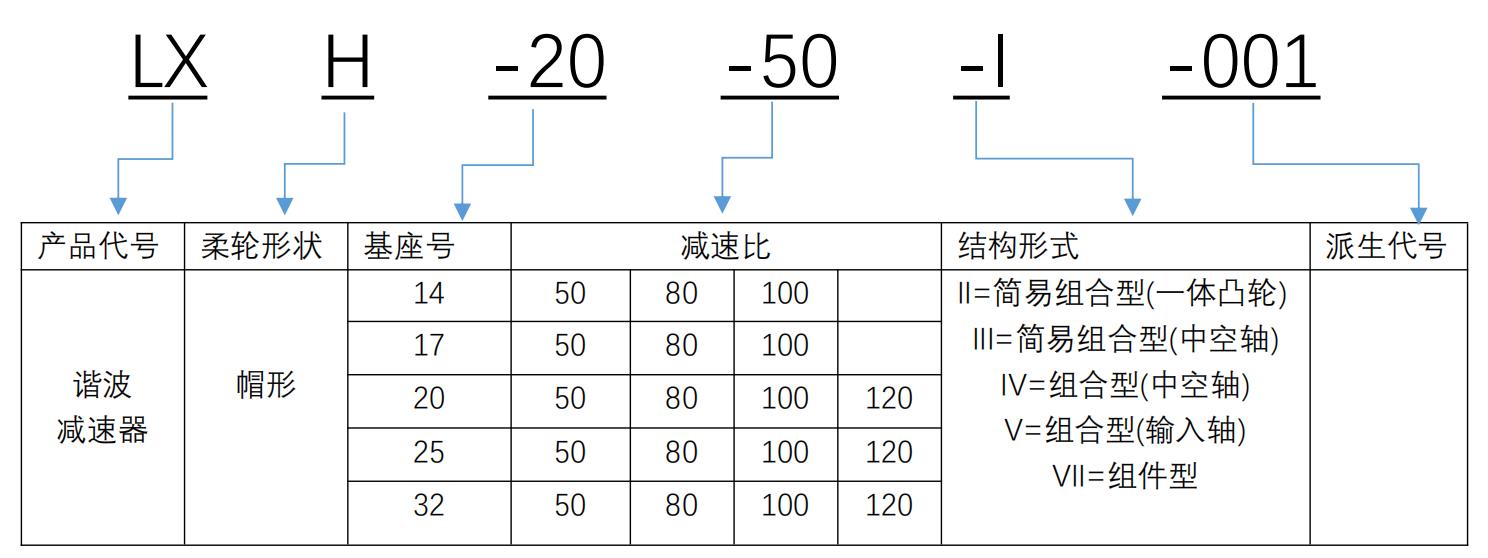

LXH系列命名規則及性能

LX —— 表示聯宜諧波減速器。

H —— 表示柔輪形狀為禮帽形式。

-20 —— 表示減速器齒輪分度圓直徑為50（20*2.54）mm。

-50 —— 表示減速器減速比為1：50（波發生器輸入，剛輪固定，柔輪輸出時的減速比）。

-I —— 表示減速器的結構形式，詳細參數參考型號詳細信息。

-001 —— 表示減速器的派生代號，其中部分結構與標準型號有所改動。

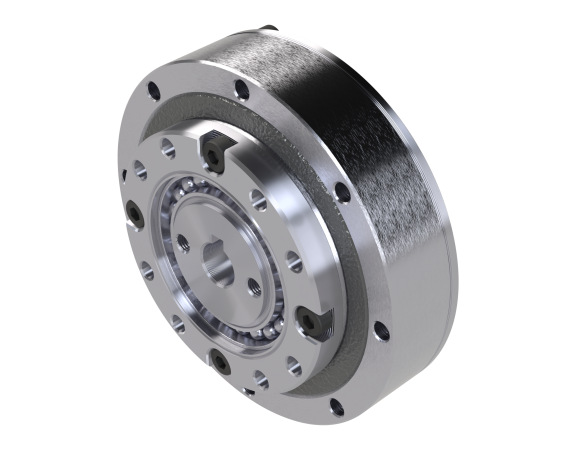

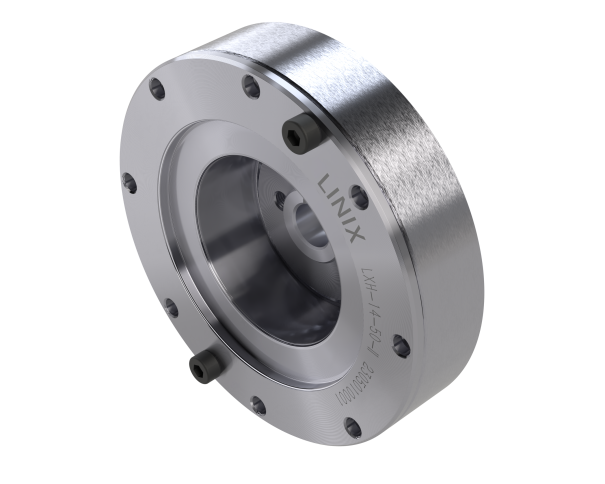

LXH-II 系列減速器

LXH--II系列減速器為波發生器和減速器本體分離式的簡易組合型減速器，需客戶對波發生器進行軸向以及徑向的設計固定，并對整體空腔進行后續的潤滑脂添加，對安裝要求較高，但可將整體結構做的更加緊湊。其波發生器可直接安裝至電機軸，一般應用于末端傳動機構。

LXH-XX-XXX-II系列性能參數表
型號	減速比	額定轉矩^*1（Nm）	啟動停止容許最大扭矩（Nm）	平均負載轉矩容許最大值^*2（Nm）	瞬間容許最大轉矩^*3（Nm）	容許輸入最高轉速（r/min）	容許平均輸入轉速（r/min）	背隙 (arc sec)	傳動誤差 (arc sec)
								背隙 (arc sec)	傳動誤差 (arc sec)
								≤	≤
14	50	7	23	9	46	8000	3500	10	60
	80	10	30	14	51			10	60
	100	10	36	14	70			10	60
17	50	21	44	34	91	7000	3500	10	60
	80	29	56	35	113			10	60
	100	31	70	51	143			10	60
20	50	33	73	44	127	6000	3500	10	60
	80	44	96	61	165			10	60
	100	52	107	64	191			10	60
	120	52	113	64	191			10	60
25	50	51	127	72	242	5500	3500	10	60
	80	82	178	113	332			10	60
	100	87	204	140	369			10	60
	120	87	217	140	395			10	60
32	50	99	281	140	497	4500	3500	10	60
	80	153	395	217	738			10	60
	100	178	433	281	841			10	60
	120	178	459	281	892			10	60
1額定轉速2000rpm時額定轉矩的大小。 2參考平均負載轉矩計算方式。 *3瞬間容許最大轉矩狀態下，波發生器旋轉10000次減速器會出現無法逆轉的破壞。

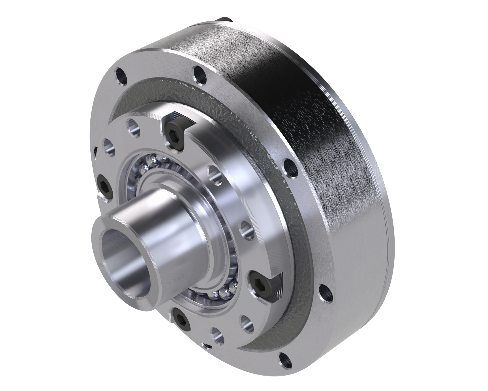

LXH--III 系列減速器

LXH-III系列減速器為波發生器和減速器本體分離式的簡易組合型減速器，需客戶對波發生器進行軸向以及徑向的設計固定，并對整體空腔進行后續的潤滑脂添加，對安裝要求較高，但可將整體結構做的更加緊湊。其波發生器為中空形式，可中空走線，一般應用于中間傳動機構。

LXH-III系列性能參數表
型號	減速比	額定轉矩^*1（Nm）	啟動停止容許最大扭矩（Nm）	平均負載轉矩容許最大值^*2（Nm）	瞬間容許最大轉矩^*3（Nm）	容許輸入最高轉速（r/min）	容許平均輸入轉速（r/min）	背隙 (arc sec)	傳動誤差 (arc sec)
								背隙 (arc sec)	傳動誤差 (arc sec)
								≤	≤
14	50	7	23	9	46	8000	3500	10	60
	80	10	30	14	51			10	60
	100	10	36	14	70			10	60
17	50	21	44	34	91	7000	3500	10	60
	80	29	56	35	113			10	60
	100	31	70	51	143			10	60
20	50	33	73	44	127	6000	3500	10	60
	80	44	96	61	165			10	60
	100	52	107	64	191			10	60
	120	52	113	64	191			10	60
25	50	51	127	72	242	5500	3500	10	60
	80	82	178	113	332			10	60
	100	87	204	140	369			10	60
	120	87	217	140	395			10	60
32	50	99	281	140	497	4500	3500	10	60
	80	153	395	217	738			10	60
	100	178	433	281	841			10	60
	120	178	459	281	892			10	60
1額定轉速2000rpm時額定轉矩的大小。 2參考平均負載轉矩計算方式。 *3瞬間容許最大轉矩狀態下，波發生器旋轉10000次減速器會出現無法逆轉的破壞。

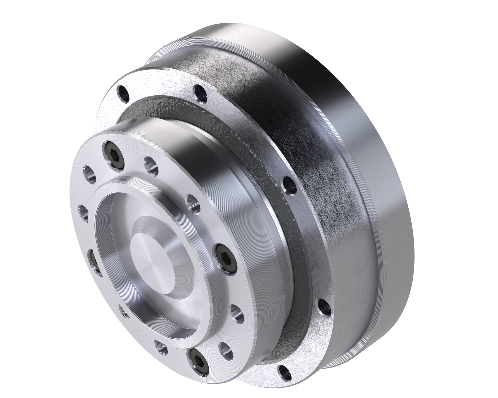

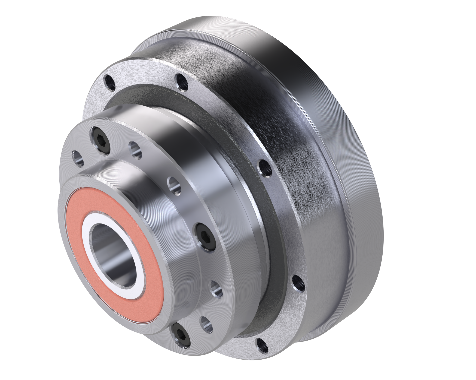

LXH--IV 系列減速器

LXH--IV系列減速器輸入端為中空形式的組合型減速器，潤滑脂以及支撐軸承都已集合進整機中，對安裝要求較低，易于客戶直接進行使用?？芍锌兆呔€，一般應用于中間傳動機構。

LXH-IV系列性能參數表
型號	減速比	額定轉矩^*1（Nm）	啟動停止容許最大扭矩（Nm）	平均負載轉矩容許最大值^*2（Nm）	瞬間容許最大轉矩^*3（Nm）	容許輸入最高轉速（r/min）	容許平均輸入轉速（r/min）	背隙 (arc sec)	傳動誤差 (arc sec)
								背隙 (arc sec)	傳動誤差 (arc sec)
								≤	≤
14	50	7	23	9	46	8000	3500	10	60
	80	10	30	14	51			10	60
	100	10	36	14	70			10	60
17	50	21	44	34	91	7000	3500	10	60
	80	29	56	35	113			10	60
	100	31	70	51	143			10	60
20	50	33	73	44	127	6000	3500	10	60
	80	44	96	61	165			10	60
	100	52	107	64	191			10	60
	120	52	113	64	191			10	60
25	50	51	127	72	242	5500	3500	10	60
	80	82	178	113	332			10	60
	100	87	204	140	369			10	60
	120	87	217	140	395			10	60
32	50	99	281	140	497	4500	3500	10	60
	80	153	395	217	738			10	60
	100	178	433	281	841			10	60
	120	178	459	281	892			10	60
1額定轉速2000rpm時額定轉矩的大小。 2參考平均負載轉矩計算方式。 *3瞬間容許最大轉矩狀態下，波發生器旋轉10000次減速器會出現無法逆轉的破壞。

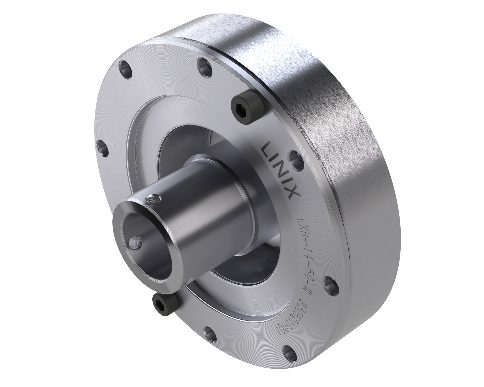

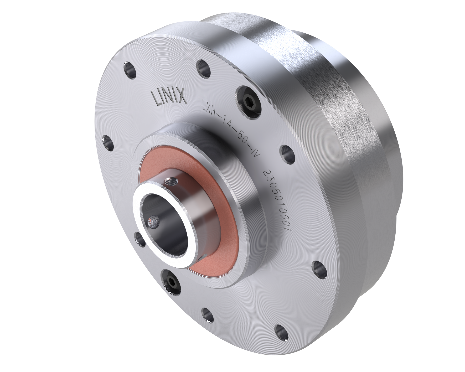

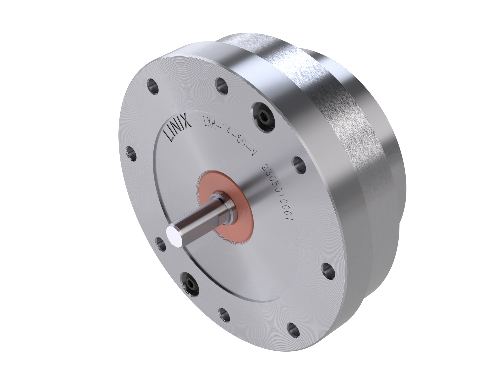

LXH--V 系列減速器

LXH--V系列減速器輸入端為圓軸形式的組合型減速器，潤滑脂以及支撐軸承都已集合進整機中，對安裝要求較低，易于客戶直接進行使用。不可中空走線，一般應用于末端機構。

LXH-V系列性能參數表
型號	減速比	額定轉矩^*1（Nm）	啟動停止容許最大扭矩（Nm）	平均負載轉矩容許最大值^*2（Nm）	瞬間容許最大轉矩^*3（Nm）	容許輸入最高轉速（r/min）	容許平均輸入轉速（r/min）	背隙 (arc sec)	傳動誤差 (arc sec)
								背隙 (arc sec)	傳動誤差 (arc sec)
								≤	≤
14	50	7	23	9	46	8000	3500	10	60
	80	10	30	14	51			10	60
	100	10	36	14	70			10	60
17	50	21	44	34	91	7000	3500	10	60
	80	29	56	35	113			10	60
	100	31	70	51	143			10	60
20	50	33	73	44	127	6000	3500	10	60
	80	44	96	61	165			10	60
	100	52	107	64	191			10	60
	120	52	113	64	191			10	60
25	50	51	127	72	242	5500	3500	10	60
	80	82	178	113	332			10	60
	100	87	204	140	369			10	60
	120	87	217	140	395			10	60
32	50	99	281	140	497	4500	3500	10	60
	80	153	395	217	738			10	60
	100	178	433	281	841			10	60
	120	178	459	281	892			10	60
1額定轉速2000rpm時額定轉矩的大小。 2參考平均負載轉矩計算方式。 *3瞬間容許最大轉矩狀態下，波發生器旋轉10000次減速器會出現無法逆轉的破壞。
